Equipamentos de SubSuperfície

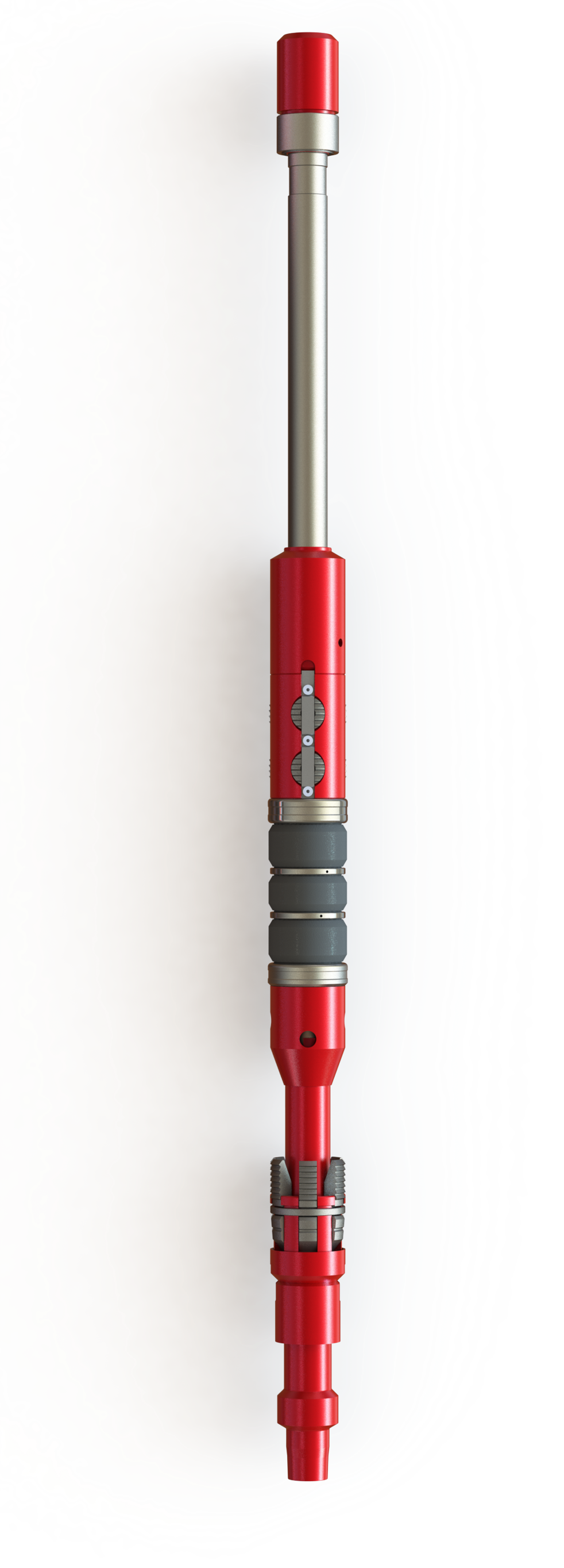

O packer modelo R-3 DG é um equipamento recuperável com assentamento mecânico por ¼” de volta à direita e compressão, através do mecanismo de rasgo tipo “J”. O seu desassentamento é feito através da elevação da coluna, o reengate dos pinos na posição travada do rasgo tipo “J” é feita de maneira automática.
Enquanto na posição de descida/desassentado, o equipamento conta com uma grande área de by-pass, permitindo circulação livre ao redor e atravésdo equipamento. Ao ser assentado, a válvula de by-pass é fechada através de um sistema de selo de face.
Além disso, o equipamento também conta com um sistema de hold-down (pistões) que permite a ancoragem quando submetido àpressões diferenciais de baixo para cima e também um sistema de trava do hidraulica do mandri, evitando o desassentamento e abertura do by-pass.

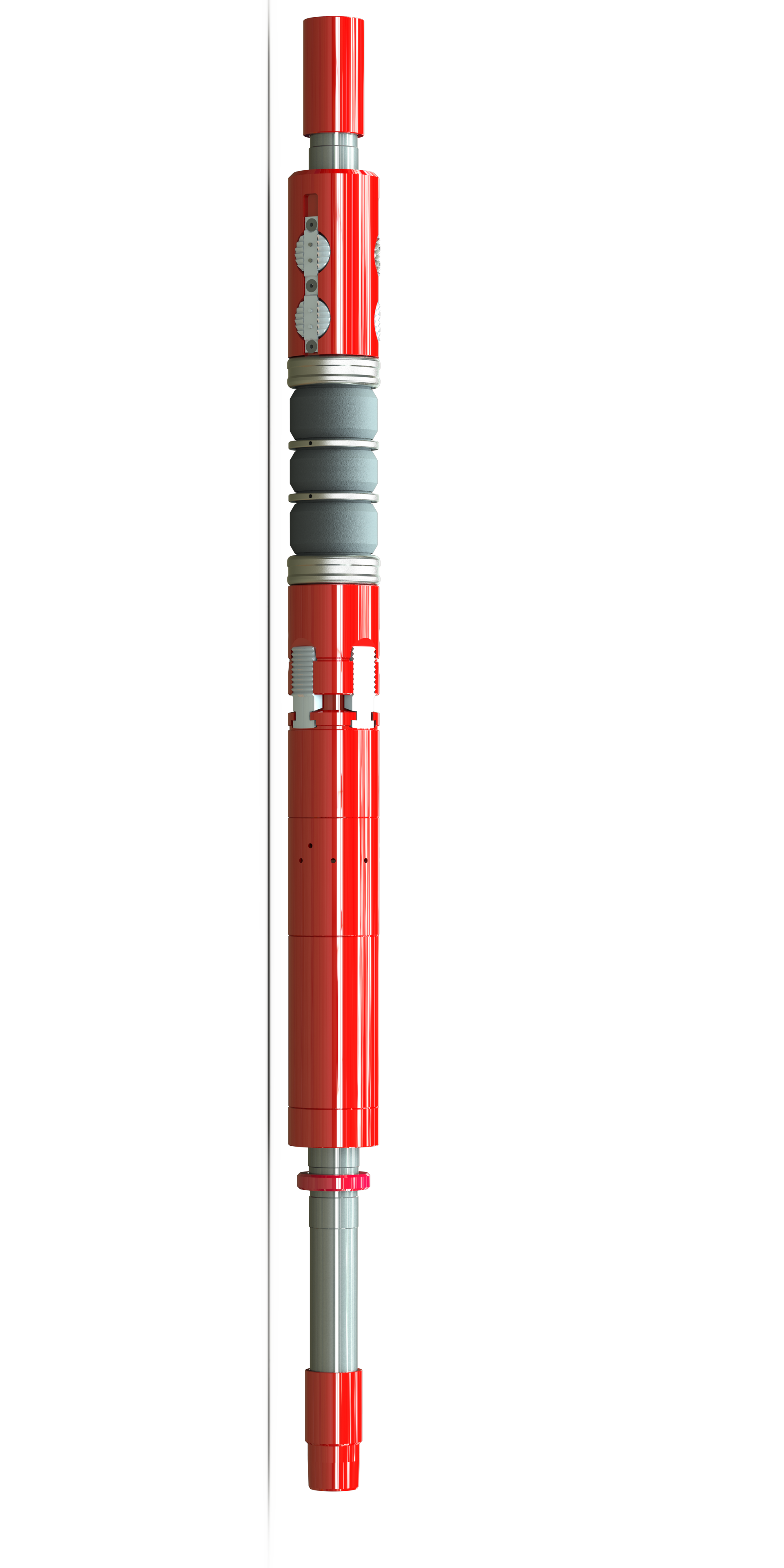

O packer modelo FH é um obturador recuperável do tipo single string com assentamento hidrostático acionado pela pressão na coluna de produção. Seu desassentamento é por tração direta através do rompimento do anel de cisalhamento decorrente da elevação da coluna.
Após o assentamento, o packer conta com sistema de anel-trava que mantém a força de assentamento e, consequentemente, os elementos de vedação energizados e cunhas assentadas. O equipamento é equipado com um sistema de ancoragem dupla, por cunha e pistões (hold-down), que o mantém estável em caso de pressões diferenciais de baixo para cima.
O obturador hidráulico do tipo FH é indicado em completações seletivas, poços de produção e injeção, isolamentos específicos no poço, desvios, operações com pressões diferenciais, testes de coluna de produção e em situações que exigem fácil recuperação para manutenção.

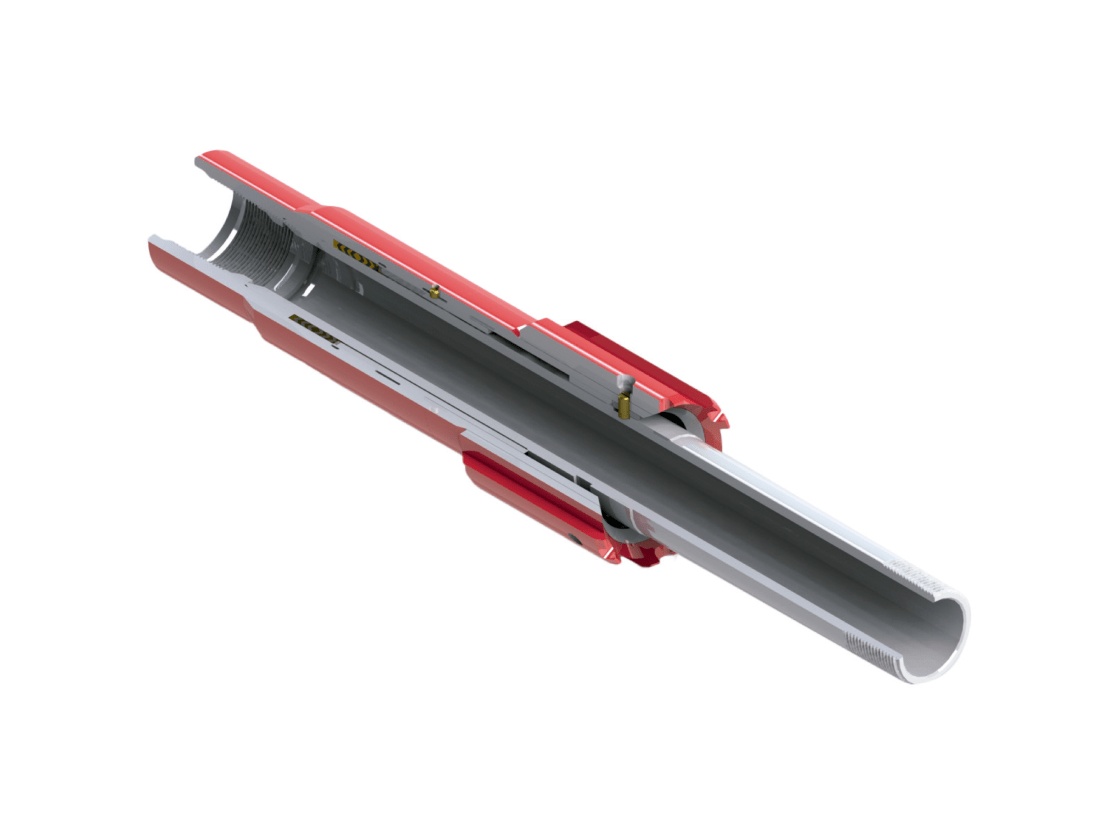

O Conector ON-OFF padrão PERPEC é uma ferramenta simples e confiável de fácil operação com ótima aplicação em poços. Permite conectar e desconectar a coluna de produção mantendo uma vedação confiável entre o tubing e o anular.
A camisa do conector possui guia de reentrada do mandril (boca de sino) e J-slot de engate automático, facilitando a reconexão.
Possui um design robusto sendo capaz de trabalhar sob compressão ou tração ;Sua resistência total excede os valores de resistência do tubing padrão API 5CT N-80. Esse conector pode ser oferecido com desengate à direita ou à esquerda, além de perfis de assentamento “R” ou “F”.
