Adaptadores e Cabeça de Poço API 6A

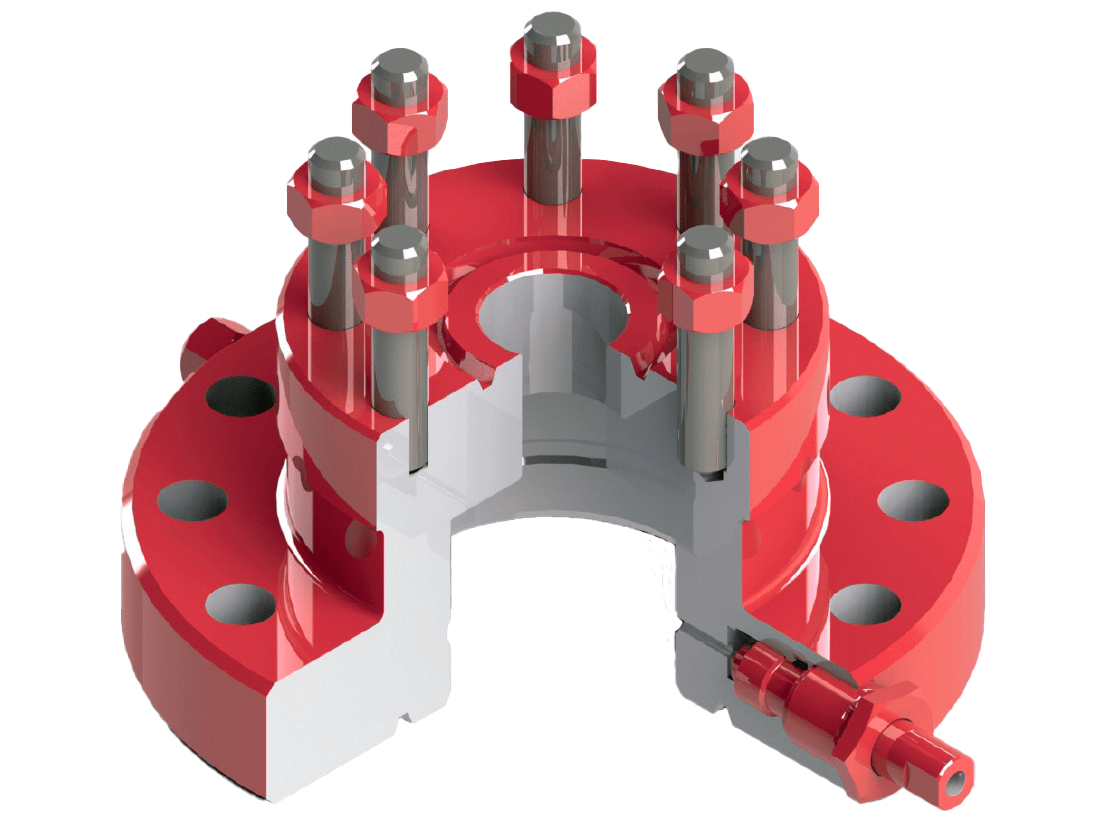

Os adaptadores de produção do tipo PA-5SH são usados para conectar equipamentos de produção, como árvores de Natal, à cabeças de poços. Conta com alojamento interno para vedação com suspensores de produção do tipo mandril de pescoço estendido (TC-1A-EN). Também dispõe de válvula de injeção e conexão para linha de controle da SSSV.
Adaptador flangeado para conexão em cabeças de produção em árvores de natal em poços com resença substancial de H2S.
Possui flange inferior do tipo rotativo para conexão à cabeça de produção, esse tipo de flange facilita o ajuste do adaptador com o suspensor de coluna descido anteriormente, permitindo assim o alinhamento dos furos dos flanges da cabeça e adaptador independentemente da posição do suspensor de coluna no interior da cabeça de poço. Oferece passagem superior para passagem do madril elétrico (Eletrosub). Possui portas laterais para comunicação com a válvula de segurança (DHSV) e para teste de pressão.

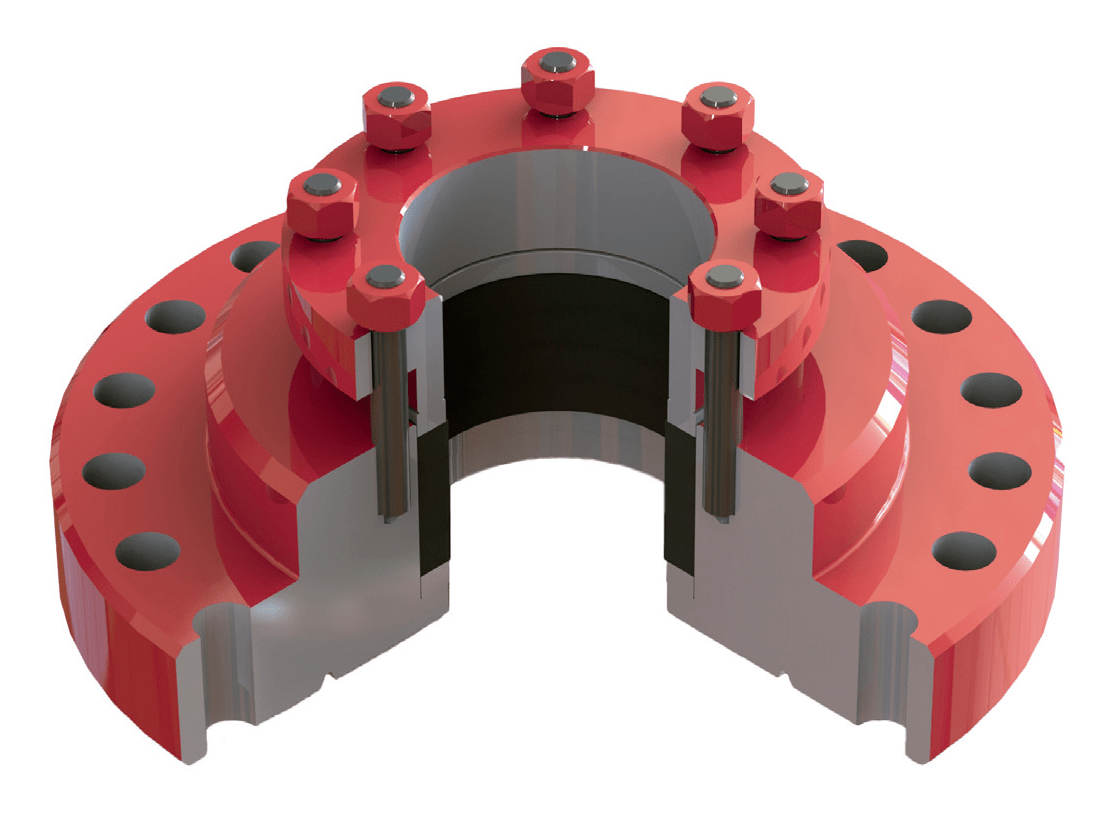

Com vedação de engaxetamento para vapor, este adaptador é projetado para operar em altas temperaturas de serviço.

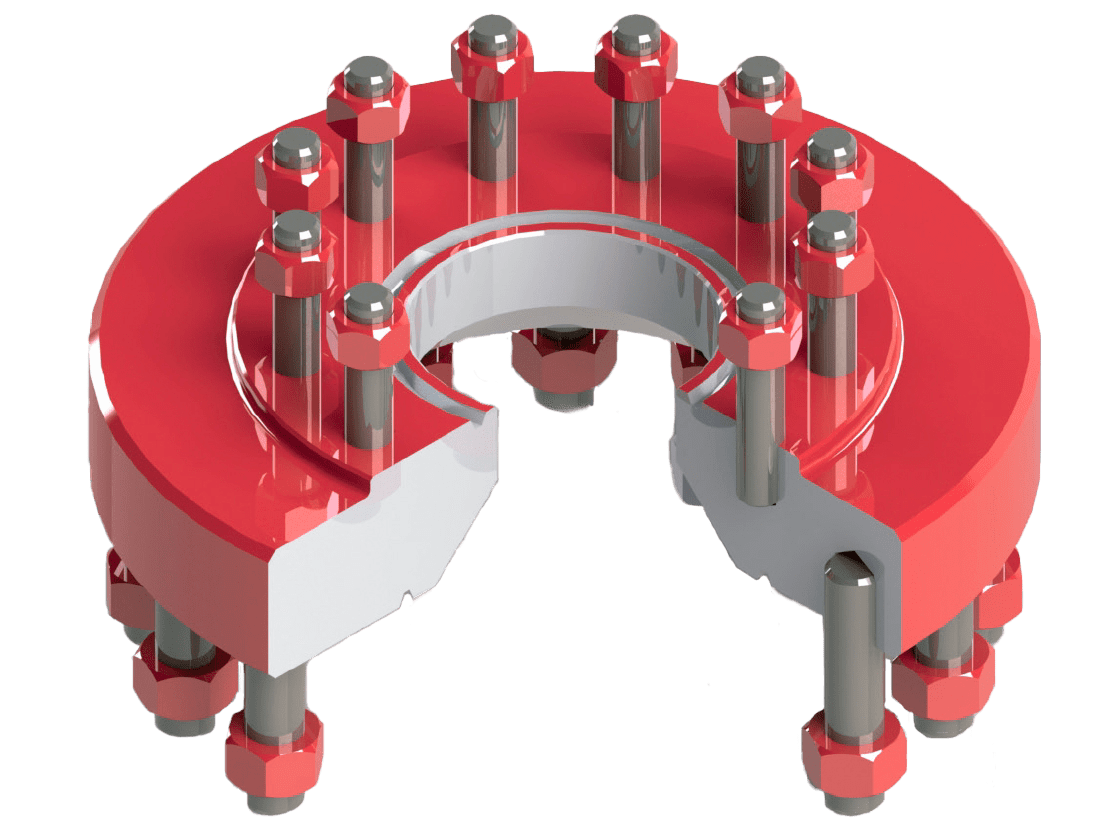

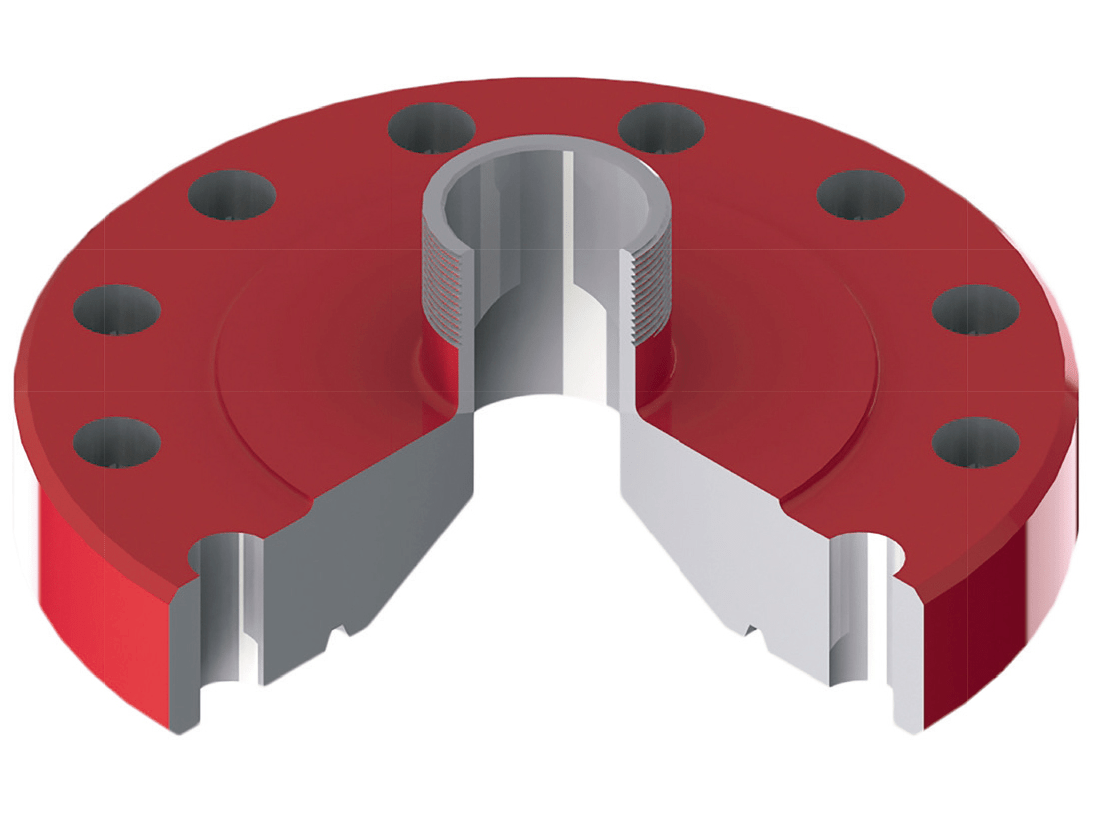

Adaptador de produção para completação simples. Realiza a conexão entre a cabeça de poço e a árvore de natal através de roscas API.

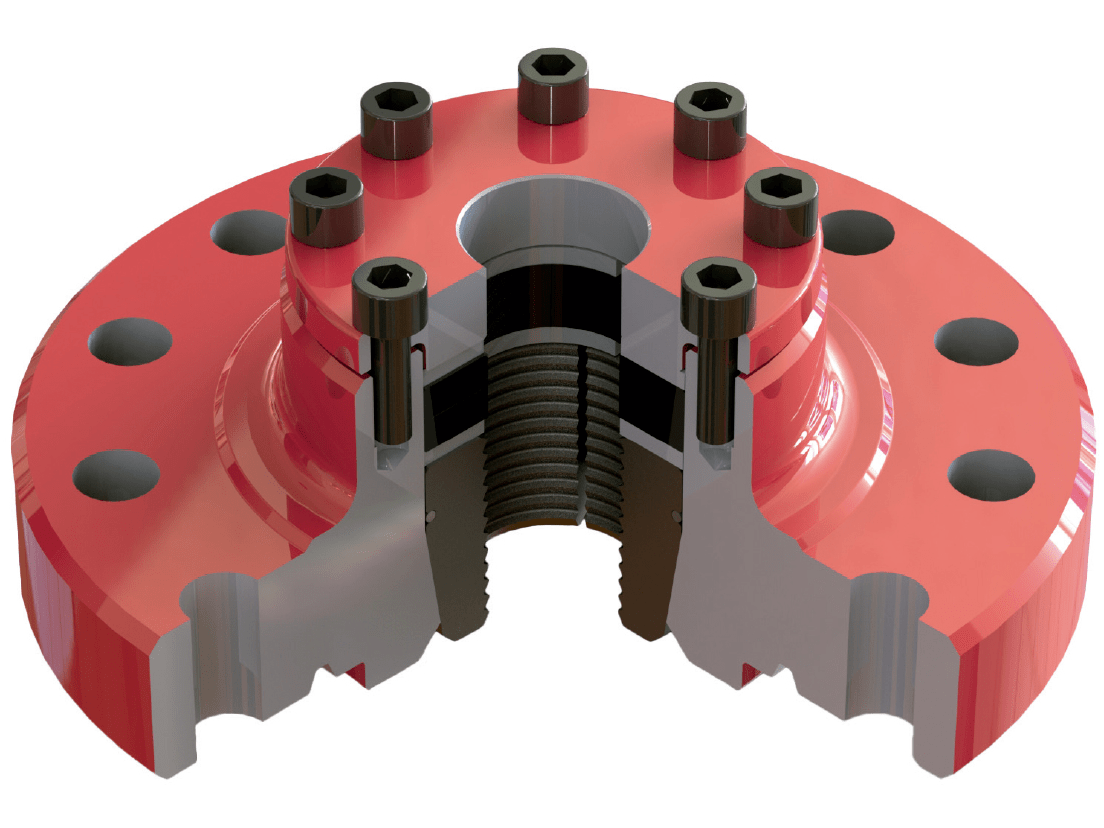

Conta com sistema de mordentes para suspender e sustentar a tubulação de produção, bem como engaxetamento para vedação do anular.

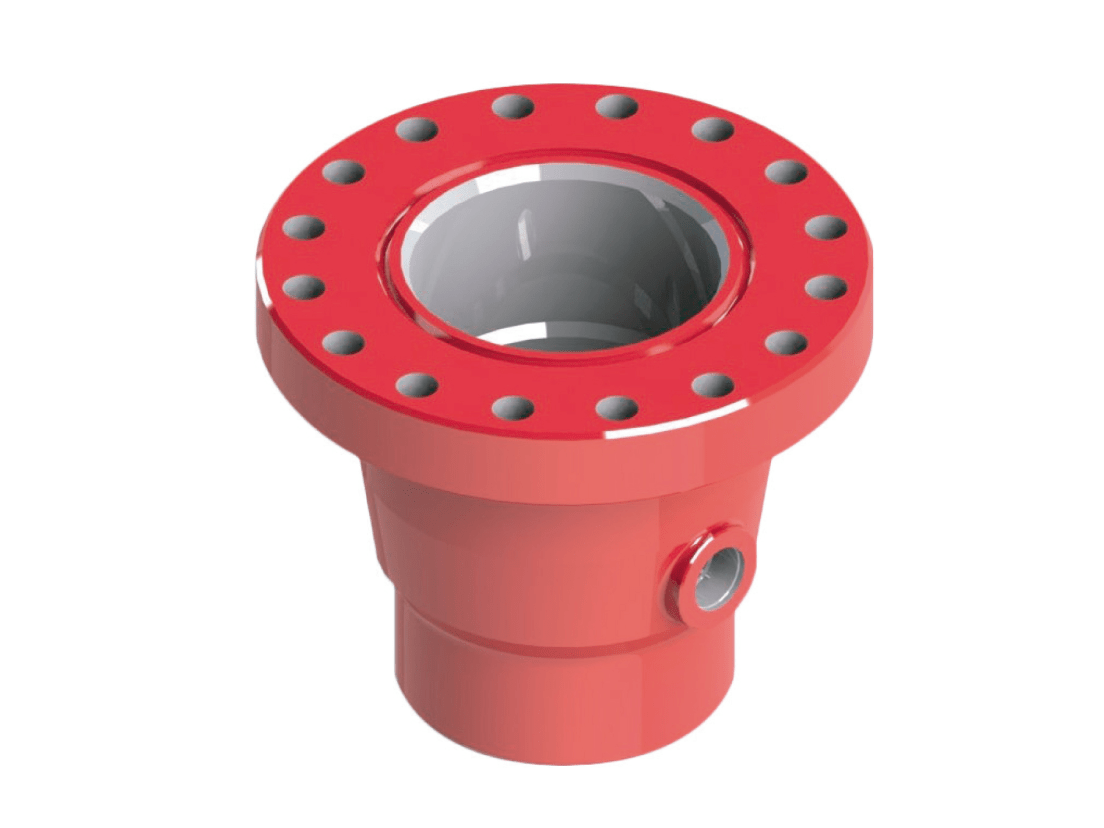

A cabeça de revestimento do tipo C-22 possui alojamento para suspensores do tipo cunha C-22.
As saídas laterais são fornecidas com roscas Line Pipe de 2” e, opcionalmente, podem ser flangeadas.
A conexão inferior pode contar com rosca API ou Buttress; com blank para soldagem ou com onector rápido tipo slip-lock.

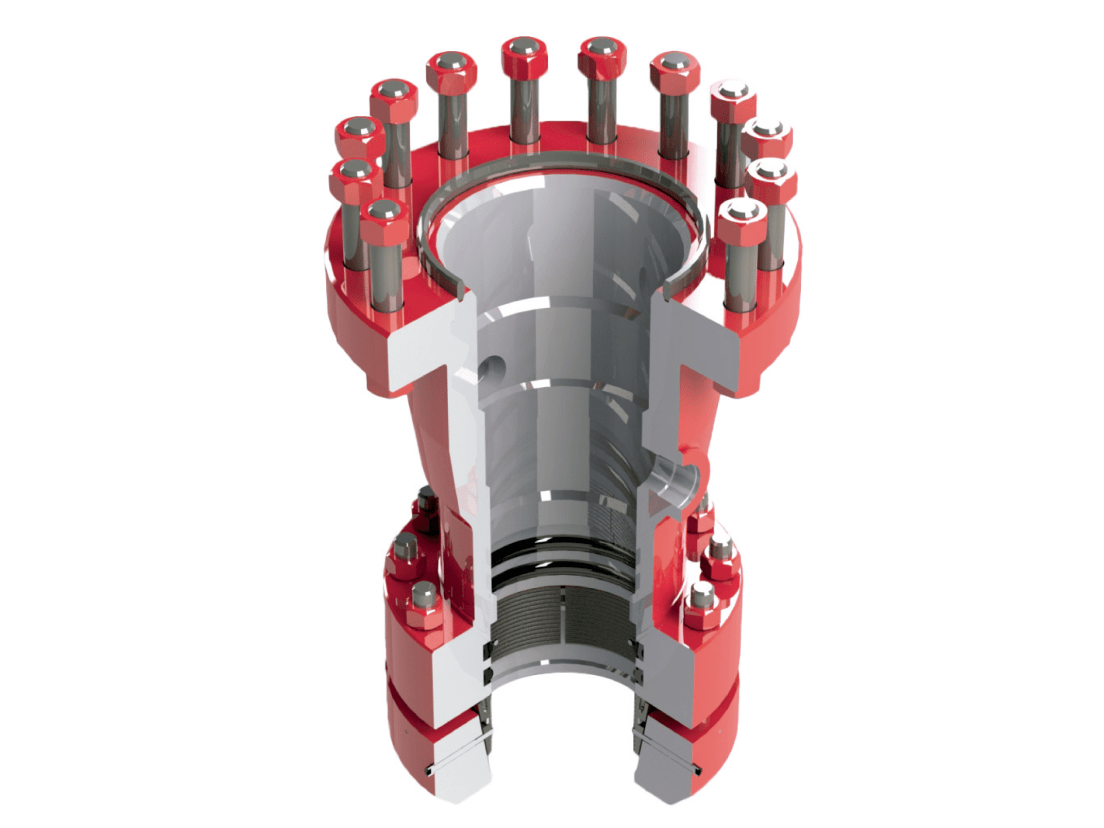

As conexões tradicionais soldadas ou rosqueadas podem ser substituídas por cabeças de evestimento com conectores rápidos do tipo slip-lock.
O slip-lock reduz a perda de tempo causada por roscas danificadas ou quebras de revestimento em conexões de diâmetro grande.
Este sistema de travas tem um sistema de vedação dupla tipo S e mordentes que fixam a cabeça ao revestimento por meio de parafusos de ajuste.

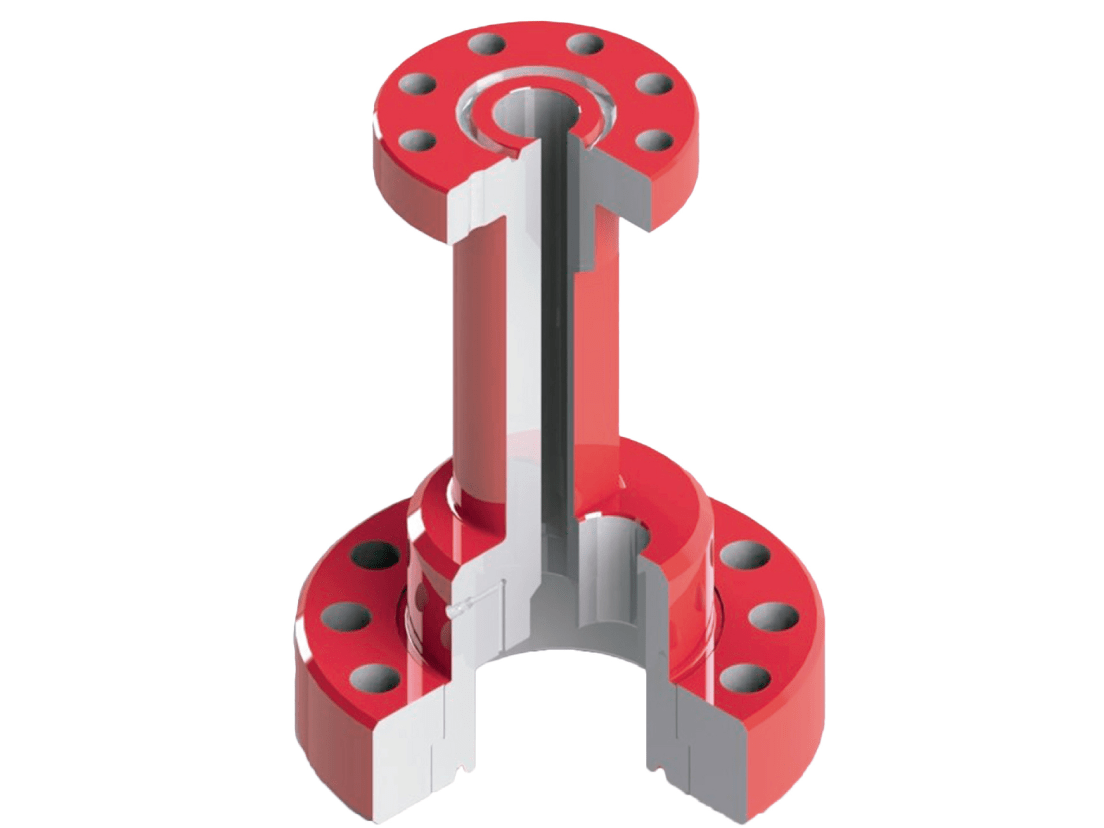

Os carretéis espaçadores, conforme especificados pela API 6A, apresentam conectores de xtremidade idênticos em tamanho e pressão nominal de operação. Na indústria petrolífera, esses dispositivos são usados principalmente para instalar chokes manifolds ou prolongar a cabeça do poço. Este modelo pode ser fabricado com classe de resistência à H2S.
*AS SAIDAS LATERAIS PODEM SER FLANGEADAS, ROSCADAS OU CEGO
